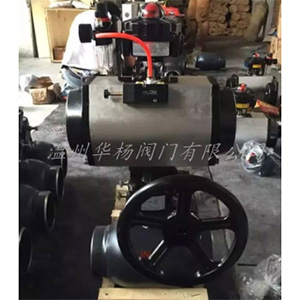

詳細資料：

氣動縮徑全焊接球閥執行標準;

設計標準按GB/T12237         API 6D

結構長度按GB/T 15188.1     ASME B16.10

連接法蘭按GB/T 12224        ASME B16.25

試驗與檢驗按JB/T 9092        AIP 598、API6D

氣動縮徑全焊接球閥主要特點：

1、球閥設計為整體全焊接結構，杜絕了介質的外漏現象。

2、彈簧加載的浮動閥座，并采用軟密封材料為PTFE+20%C和Viton B作為密封件，閥座通過彈簧施加推力緊密貼合在球體表面上，技術在介質壓力較低的情況下，同樣確保球閥的可靠密封。特殊設計的閥座采用雙活塞效應、雙重密封（兩道密封閥座），能達到雙重雙作用密封效果，使球閥的密封性能更加 ，操作更加輕便。

3、DN15~DN200采用浮動球結構，超過DN200的采用閥桿和耳軸固定球，保證了不同規格大小球閥球體的位置準確性，即保證了球閥的密封性能、低扭矩和可操作性。

4、閥桿由可替換的O形圈和材料為PTFE+20%C或柔性石墨的填料進行密封，能達到多重密封，確保閥桿密封無泄漏；同時采用柔性石墨作為填料密封還具有防火效果，特別適合用在燃氣系統上。

5、閥體材質與管道材質一樣（碳鋼或不銹鋼），球體和閥桿采用不銹鋼，填料采用耐介質腐蝕的PTFE+20%C或柔性石墨材料。

氣動縮徑全焊接球閥產品概述：

1.本閥門采用碳鋼無縫鋼管壓制成型整體式焊接球閥。

2.閥桿采用AISI303不銹鋼、閥體采用AISI304不銹鋼，經精加工研磨制作，具有優良密封性能及耐腐蝕性能。

3.密封采用碳強化PTFE斜面彈性密封圈負壓在球面上，使密封達到零泄漏，使用壽命長等優點。

4.本閥門連接方式：有焊接、螺紋、法蘭等供用戶選擇。傳動方式：采用手柄、渦輪、氣動、電動等傳動結構、開關靈活輕便。

5.本閥門結構緊湊、重量輕、易于保溫、便于安裝。

6.一體式焊接球閥吸取國外 技術，結合國內實際情況研制而成，以國產代替進口，。廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。

材質：

1）：閥體：碳鋼ST37.0，A106-B；20號鋼
   2）：球體：不銹鋼304或316
   3）：閥桿：2Cr13
   4）：閥桿密封：全氟像膠
5）：球體密封：RTFE（PTFE+C）

標準特征：

1）：通徑：DN15～1000
   2）：壓力：PN 16～40
   3）：工作溫度：-29℃ ～+200℃
   4）：輸氣管道焊接球閥適應介質：石油/汽油，液化天然氣/液化石油氣體, 石油化工，鋼鐵廠，供熱管道等
5）：輸氣管道焊接球閥操作方式：手柄，齒輪（垂直/水平），電動, 渦輪

用途：

1）：城市燃氣：燃氣輸出管道、主干線及各支線供應管道等。
   2）：集中供熱：大型供熱設備輸出管線、主干線、支線。
   3）：熱交換機：管道及各回路啟閉。
   4）：鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。
5）：各種工業設備、各種熱處理管道、各種工業煤氣和熱力管道。

性能：

1）：不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。表面采用噴塑處理技術，光澤美觀。不會有外部泄漏等現象。閥體是焊接結構，所以閥門重量輕且易于進行絕緣。安裝調節機構，非常簡便，操作手柄可以拆下，換向安裝。

2）：由于閥座是由碳纖維增強特氟隆密封環及碟形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何泄滑。

3）：球體的加工過程有 的計算機檢測儀跟蹤檢測，所以球體的加工精度高。

4）：由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

5）：整體式全焊接，等徑及變徑通道，采用固定球及浮動球，雙活塞效應密封系統，自動注入密封劑式軸承。

6）：為了防止靜電，閥桿與球體以及閥桿與填料箱之間分別裝有鋼球和彈簧，可以保持閥門所有零件與閥體的導電，讓電流通過區，釋放靜電。不僅防止火災，而且防止腐蝕，實現臨時性切斷，以便及時檢修。

7）：閥桿防脫功能是因為閥桿受閥內壓力影響，總產生脫離的力所以閥桿設計成防脫結構。

8）：用低摩擦材料的止推墊圈支撐將壓力推向閥桿，使閥桿僅僅起到傳遞扭矩的作用。

訂貨須知：

    一、①Q(mào)661F氣動全焊接球閥產品名稱與型號②Q661F氣動全焊接球閥口徑③Q661F氣動全焊接球閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
