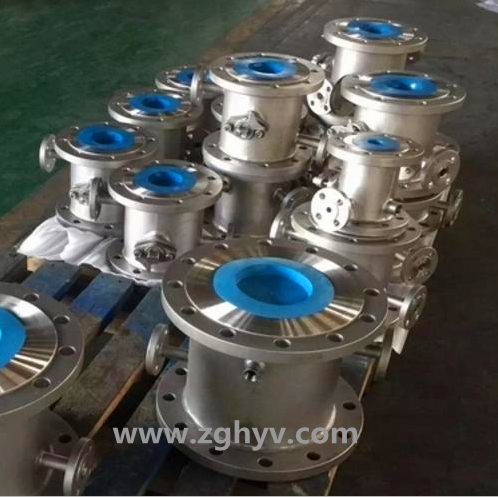

夾套保溫球閥產品描述

  夾套保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

夾套保溫球閥應用范圍

  夾套保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的重油、膠類等高粘度介質。

夾套保溫球閥結構特點

  夾套保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷，保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。 夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的Z高壓力為1MPa。

  夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一Z，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。

  夾套保溫球閥標準規范

設計制造標準：GB/T12224、ASME B 16.34

結構長度標準：GB/T 12221-2005、ASME B 16.10

連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598

主要零件材料

 夾套保溫球閥材質編號

Code of material    62.1   31.1   31.2   32.1   32.2

零件名稱

Part name

閥體 Body  WCB Cf8 CF8M Cf3 CF3M

球體 Ball WCB+Cr Cf8 CF8M Cf3 CF3M

閥桿 Stem 1Cr13 0Cr18Ni9 0Cr18Ni12Mo2 0CR18Ni9 0Cr17Ni12Mo2

填料 Packing PTFE PTFE PTFE PTFE PTFE

Nominal

 Dia Construcure dimensions H W

E Q P

20 58.5 147 ZG3/4” 101 160

25 63.5 156 ZG3/4” 106 160

40 62.5 181 ZG3/4” 125 230

50 68 218 ZG3/4” 135 230

80 82 275 ZG3/4” 193 400

100 83 300 ZG3/4” 265 700

150 95 403 ZG1” 355 1100

200 100 492 ZG1” 410 1500

密封選擇

球 Ball WCB CF8 CF8M CF3 CF3M

閥座 Seat Cr+Ni WELDING

 STL Cr+Ni WELDING

 STL Cr+Ni WELDING STL Cr+Ni WELDING STL Cr+Ni WELDING STL

球表面

Ball surface PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL

 + STL PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL

 +STL PTFE METAL

 +STL METAL+STL

公稱壓力及試驗壓力

公稱壓力

Nominalpressure 殼體試驗 Shelltest  密封試驗Shelling test

氣壓Low test 高壓 Sealingtest (High pressure)

1.6 2.4 0.6 1.8

2.5 3.8 0.6 2.8

4.0 6.0 0.6 4.4

6.4 9.6 0.6 7.1

CLASS150 3.0 0.6 2.1

CLASS300 7.7 0.6 5.6

JIS10K 2.4 0.6 1.5

JIS20K 5.8 0.6 4.0

Test pressure in jacket part 1.5

夾套保溫球閥主要連接尺寸和外形尺寸

公稱通徑

Nomianl

 Diameter

通徑

Size L

日標.美標-JIS 10K[ANSI 150Lb]

日標.美標-JIS10K[ANSI 150Lb]

Flange D G T F C N-h Flange D G T F C N-H

20 19 117 40 140

 (124) 85

 (73) 16

 (14.3) 2

 (1.6) 105

 (98.5) 4-19

 (4-16) 40 140

 (156) 85

 (73) 18

 (20.7) 2

 (1.6) 105

 (114.5) 4-19

 (4-16)

25 25 127 50 155

 (152) 100

 (92) 16

 (15.9) 2

 (1.6) 120

 (120.5) 4-19

 (4-16) 50 155

 (165) 100

 (92) 18

 (22.3) 2

 (1.6) 120

 (127) 8-19

 (8-16)

40

 38 165 65 175

 (178) 120

 (105) 18

 (17.5) 2

 (1.6) 140

 (139.5) 4-19

 (4-16) 65 175

 (190) 120

 (105) 20

 (25.4) 2

 (1.6) 140

 (149) 8-19

 (8-22)

50 51 178 80 185

 (190) 130

 (127) 18

 (19.1) 2

 (1.6) 150

 (152.5) 8-19

 (4-19) 80 200

 (210) 130

 (127) 22

 (28.6) 2

 (1.6) 160

 (168) 8-23

 (8-22)

80 76 229 150 280

 (279) 215

 (216) 22

 (25.4) 2

 (1.6) 240

 (241.5) 8-23

 (8-22)

100 102 254 200 330

 (343) 265

 (270) 22

 (28.6) 2

 (1.6) 290

 (298.5) 12-25

 (12-25)

150 152 292 250 400

 (406) 325

 (324) 24

 (30.2) 2

 (1.6) 355

 (362.0) 12-25

 (12-25)

200 203 330 350 490

 (533) 415

 (413) 26

 (35) 3

 (1.6) 445

 (476.0) 16-25

 (12-29)

訂貨須知：（國家標準）

一、A:夾套保溫球閥產品名稱、夾套保溫球閥產品型號、夾套保溫球閥公稱通徑B:運用介質及溫度、壓力范圍C:是否有附件、實驗檢驗標準、交貨期、特殊要求等事宜、以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請您根據閥門的參數直接與我們銷售中心訂購。

三、當您使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的 工程師會專心為您審核與分析。
