詳細資料：

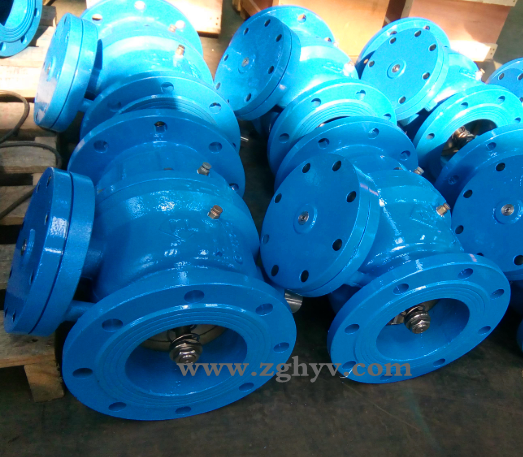

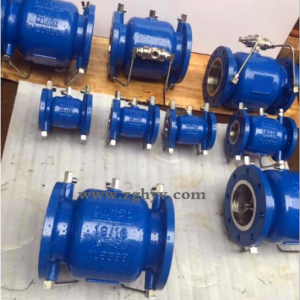

低阻力倒流防止器技術特點

1、壓力損失小、阻力低： 在流速2米/秒時，該閥的壓力損失小于3mHg

2、性能可靠性高。由于兩個止回裝置的閥辨與閥座密封力均以自力式感應出口壓力實現，使其止回時的密封力大大增強，密封可靠。即使兩密封副被破壞，其滲漏量也很少，而且很快就由排水器及時排出,確保飲用水的安全。

3、重量輕，結構只有同類產品的30%。

4、維護簡便、可水平安裝、也可垂直安裝。

主要尺寸：

低阻力倒流防止器的使用場合

低阻力倒流防止器主要用于市政供水管網與用戶管網之間，或者生活水與消防水、空調水、綠化水等不同水質系統之間的有效隔斷；主要功能是在閥門關閉后，存在各種可能的內泄漏時，防止出口端水質較差的介質滲漏到水質較好的進口端，避免回流污染，應設有內泄漏感應及排污引流裝置。

七、安裝和維護保養：

1、為了安裝和檢修方便，確保倒流防止器的正常使用，在倒流防止器之前應設置控制閥門和過濾器，在倒流防止器之后應設置伸縮器（或軟接頭）和控制閥門。

2、倒流防止器的排水器的排水出口需另外安裝引流管，引Z集水井的正上方≥100mm處，其間不得設置可能阻斷介質流動的閥門；集水井的排污口徑大小應能保證排水通暢。

3、為了便于日常檢測和維護，低阻力倒流防止器應盡可能避免設置在室外陰井內，Z好設置在室內，并留有足夠空間，一般下沿≥300mm，便于安裝檢修。

4、低阻力倒流防止器可水平與垂直安裝，管道介質流向應與主閥閥體上箭頭方向一致。主閥上的檢驗小球閥可對外，便于檢測。

5、安裝前必須對管網進行徹底清除，并定期將過濾器中的過濾網進行清洗。

主要材料

工作原理

低阻力倒流防止器由一個雙級止回裝置的主閥和**式排水器兩部分組成，雙止回裝置的主閥被設計成等截面流道和一體式結構，閥內設置有進口止回裝置和出口止回裝置，兩個止回裝置的閥瓣與閥座的關閉密封力均來自出口段與進口段的壓力差，在關閉后，進、出口兩端存有正常壓力的情況下，具有自密封的功能，都能確保中間腔內的壓力為零，在進出口段之間形成空氣隔斷；兩個閥瓣由一根連桿和輔助彈簧進行柔性連接而聯動，兩個閥瓣僅靠一根主推彈簧復位，該主推彈簧不需要承擔閥瓣與閥座的密封力和壓差力，只克服閥瓣關閉運動時的摩擦力和自重，可以設計得較軟，所以該主閥一方面可以確保關閉時的空氣隔斷，另一方面可以有效地減少開啟后的水頭損失。

**式排水器為活塞式排水器，設置于主閥中間腔的外側，其進口端與主閥中間腔相通，出口端與大氣相通?？刂撇糠莘謩e與主閥的進口和出口連接；當主閥開啟通水時，進口壓力大于出口壓力即P1>P3，推動排水器進口帶密封座的活塞運動，進口活塞的密封座密封排水器閥座，排水器自動關閉；當主閥止回關閉后，出口壓力大于進口壓力即P1≤P3, 推動排水器出口活塞運動，通過活塞連桿帶動進口帶密封座的活塞運動，進口活塞的密封座離開排水器閥座，使排水器自動開啟，將主閥中間腔內的介質排空，形成空氣隔斷，排水器一直保持全開狀態，并維持Z大的排水排污能力，一旦發生泄漏，所滲漏的介質可以直接流出閥外。 所以排水器可以設計得相對較小。

低阻力倒流防止器是利用水力控制的原理，采用與減壓型倒流防止器完全不同的控制方式，既可確保以空氣隔斷形式存在的Z高等級的隔斷安全性，又可有效地降低水頭損失，在流速V=2m/s時，水頭損失h=2～3m；外形尺寸較小，可以水平或垂直安裝，基本上達到了理想倒流防止器的要求

（1）開啟狀態
正向流動，進口止回和出口止回裝置開啟，介質從進口端流經進口止回閥瓣口、中間腔、出口止回閥瓣口，流向出口端；此時，進口壓力P1>中間腔的壓力P2>出口壓力P3，使排水器關閉；當管道中的流速V=2米/秒時，流經該閥的壓力損失h約為2-3米水柱。
（2）關閉狀態
當P3≥P1時,排水閥完全打開,進口止回和出口止回裝置關閉，使主閥的中間腔與大氣相通,自動排水閥維持Z大排泄能力;由于本閥的新穎的自密封結構，即使管道中進出口壓力P1和P3同時較高，都能使中間腔壓力P2=0，并與進出口腔之間保持Z大壓差的可靠密封，并形成Z大壓差的空氣隔斷，徹底阻斷了下游介質的倒流污染管道。
（3）滲漏防污性
由于本閥的特殊設計，在主閥關閉后，P3>P1時，即使主閥的兩級密封裝置單一或同時滲漏，以及其他任一密封件損壞而漏水，都能將所泄漏的介質均流向中腔，通過排水閥迅速排出閥外， 不會倒流污染到進口端。
（4）防虹吸回流
當進口壓力P1突然變小，甚Z為零或負壓時，排水閥會瞬間開啟并排空，由于本閥的特殊設計，進口止回閥閥瓣的止回密封力主要感應出口壓力P3，即使中間腔的壓力P2為零，也可確保在進口失壓時的密封性能，不會產生虹吸倒流現象。

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
