詳細資料：

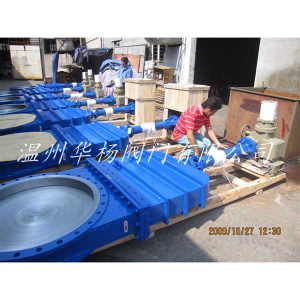

產品說明刀型閘閥 國標刀型閘閥
永嘉刀型閘閥超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，
能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，
可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉，
閥體材質采用鑄鋼、不銹鋼，通徑范圍：DN50～DN1000，使用溫度：≤425℃，公稱壓力：1.0～1.6MPa。PZ973刀型閘閥應用于化工、
煤炭、制糖、污水、造紙等領域，特別適合于造紙行業在管道上作調節與節流使用。
材質說明
代號 | 零件名稱 | 材質說明 | |
名稱 | 牌號 | ||
1 | 圓螺母 | 碳素鋼 | 25 |
2 | 手輪 | 灰口鑄鋼 | HT200 |
3 | 軸承壓蓋 | 碳素鋼 | 35 |
4 | 閥桿螺母 | 鋁青銅 | ZCuA19Mn2,ZCuA19Fe4Ni4Mn2 |
鋁黃銅 | ZCuZn25A16Fe3Mn3 | ||
5 | 軸承 | — | 51110 |
6 | 閥桿 | 不銹鋼 | 304,316,2Cr13 |
7 | 支架 | 碳素鋼,不銹鋼 | WCB,CF8等 |
8 | 閘板 | 不銹鋼 | 304,316,304L,316L,2Cr13 |
9 | 螺栓螺母 | 碳素鋼 | 35 |
10 | 填料壓蓋 | 碳素鋼 | WCB |
11 | 填料 | 柔性石墨盤根石棉根 | — |
12 | 閥體 | 碳素鋼,不銹鋼 | WCB,CF8（304）,CF3（304L） |
主要性能規范
公稱壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
1.0 | 1.5 | 1.1 | 煙氣,灰,渣水混合物,空氣混合物 |
1.6 | 2.4 | 1.8 |
主要外型及連接尺寸
公稱壓力 | DN | L | D1 | D2 | H | D0 | L0 | L1 | L2 | N-M | 電裝 | 電機 | 公稱 | 重量 |
0.6 | 50 | 50 | 90 | 110 | 370 | 365 | 283 | 326 | 219 | 4-M12 | DZ10 | 0.25 | 100 | 52.3 |
65 | 50 | 110 | 130 | 460 | 365 | 283 | 326 | 219 | 4-M12 | DZ10 | 0.25 | 100 | 53 | |
80 | 50 | 125 | 150 | 590 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 55 | |
100 | 50 | 145 | 170 | 780 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 57.4 | |
125 | 50 | 175 | 200 | 950 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 62 | |
150 | 60 | 200 | 225 | 980 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 71.3 | |
200 | 60 | 255 | 280 | 1053 | 365 | 283 | 371 | 219 | 8-M16 | DZ15 | 0.37 | 150 | 80.5 | |
250 | 70 | 310 | 335 | 1060 | 365 | 283 | 371 | 219 | 12-M16 | DZ20 | 0.37 | 200 | 99.6 | |
300 | 80 | 362 | 395 | 1230 | 365 | 283 | 371 | 219 | 12-M20 | DZ20 | 0.37 | 200 | 122.7 | |
350 | 90 | 412 | 445 | 1250 | 365 | 283 | 371 | 219 | 12-M20 | DZ30 | 0.55 | 300 | 148 | |
400 | 100 | 462 | 498 | 1767 | 365 | 283 | 371 | 219 | 16-M20 | DZ30 | 0.55 | 300 | 158 | |
450 | 120 | 518 | 550 | 1920 | 560 | 365 | 470 | 310 | 16-M20 | DZ45 | 1.5 | 450 | 224 | |
500 | 130 | 568 | 600 | 2010 | 560 | 365 | 470 | 310 | 16-M20 | DZ45 | 1.5 | 450 | 241 | |
600 | 140 | 670 | 705 | 2110 | 560 | 365 | 470 | 310 | 20-M22 | DZ60 | 2.2 | 600 | 335 | |
1.0 | 50 | 50 | 100 | 125 | 370 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 54 |
65 | 50 | 120 | 145 | 460 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 60 | |
80 | 50 | 135 | 160 | 590 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 62 | |
100 | 50 | 155 | 180 | 780 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 66 | |
125 | 50 | 185 | 210 | 950 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 76 | |
150 | 60 | 210 | 240 | 980 | 365 | 283 | 371 | 219 | 8-M20 | DZ15 | 0.37 | 150 | 84 | |
200 | 60 | 265 | 295 | 1053 | 365 | 283 | 371 | 219 | 8-M20 | DZ20 | 0.37 | 200 | 106 | |
250 | 70 | 320 | 350 | 1060 | 365 | 283 | 371 | 219 | 12-M20 | DZ20 | 0.37 | 200 | 120 | |
300 | 80 | 368 | 400 | 1230 | 365 | 283 | 371 | 219 | 12-M20 | DZ30 | 0.55 | 300 | 218 | |
350 | 90 | 428 | 460 | 1250 | 365 | 283 | 371 | 219 | 16-M20 | DZ30 | 0.55 | 300 | 230 | |
400 | 100 | 482 | 515 | 1767 | 560 | 365 | 470 | 310 | 16-M22 | DZ45 | 1.5 | 450 | 297 | |
450 | 120 | 532 | 565 | 1920 | 560 | 365 | 470 | 310 | 20-M22 | DZ45 | 1.5 | 450 | 369 | |
500 | 130 | 585 | 620 | 2010 | 560 | 365 | 470 | 310 | 20-M22 | DZ60 | 2.2 | 600 | 420 | |
600 | 140 | 685 | 725 | 2110 | 560 | 365 | 470 | 310 | 20-M27 | DZ60 | 2.2 | 600 | 520 | |
1.6 | 50 | 65 | 100 | 125 | 370 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 650 |
65 | 65 | 120 | 145 | 460 | 365 | 283 | 326 | 219 | 4-M16 | DZ10 | 0.25 | 100 | 65 | |
80 | 70 | 135 | 160 | 590 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 68 | |
100 | 70 | 155 | 180 | 780 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 74 | |
125 | 70 | 185 | 210 | 950 | 365 | 283 | 326 | 219 | 8-M16 | DZ10 | 0.25 | 100 | 77 | |
150 | 80 | 210 | 240 | 980 | 365 | 283 | 371 | 219 | 8-M20 | DZ15 | 0.37 | 150 | 96 | |
200 | 80 | 265 | 295 | 1053 | 365 | 283 | 371 | 219 | 12-M20 | DZ20 | 0.37 | 200 | 114 | |
250 | 94 | 320 | 355 | 1060 | 365 | 283 | 371 | 219 | 12-M22 | DZ20 | 0.37 | 200 | 135 | |
300 | 98 | 375 | 410 | 1230 | 365 | 283 | 371 | 219 | 12-M22 | DZ30 | 0.55 | 300 | 230 | |
350 | 100 | 435 | 470 | 1250 | 365 | 283 | 371 | 219 | 16-M22 | DZ30 | 0.55 | 300 | 251 | |
400 | 110 | 485 | 525 | 1767 | 560 | 365 | 470 | 310 | 16-M27 | DZ45 | 1.5 | 450 | 130 | |
450 | 120 | 545 | 585 | 1920 | 560 | 365 | 470 | 310 | 20-M27 | DZ45 | 1.5 | 450 | 378 | |
500 | 130 | 608 | 650 | 2010 | 560 | 365 | 470 | 310 | 20-M30 | DZ60 | 2.2 | 600 | 435 | |
600 | 140 | 718 | 770 | 2110 | 560 | 365 | 470 | 310 | 20-M36 | DZ60 | 2.2 | 600 | 530 |
電動裝置參數 電源：AC380V、50HZ。 標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。 防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。 防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。 環境溫度：-20℃~40℃ 可選：配電氣控制器 特點 1、啟閉迅速，平衡可靠，自動化程度高。 2、安裝高度及位置不受限制。 3、采用防爆型電動裝置，在易燃易爆，甚Z有毒氣體環境中可以正常工作。 4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
執行標準
設計按JB／T869l-1998 MSS SP-81
法蘭按GB／T9113．1-2000
結構長度按GB／T1-5188．2-94
試驗和驗收按GB／T13927
訂貨須知：
一、①刀型閘閥產品名稱與型號②刀型閘閥口徑③刀型閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門為您審核把關。
