電站閘閥　技術工藝優勢

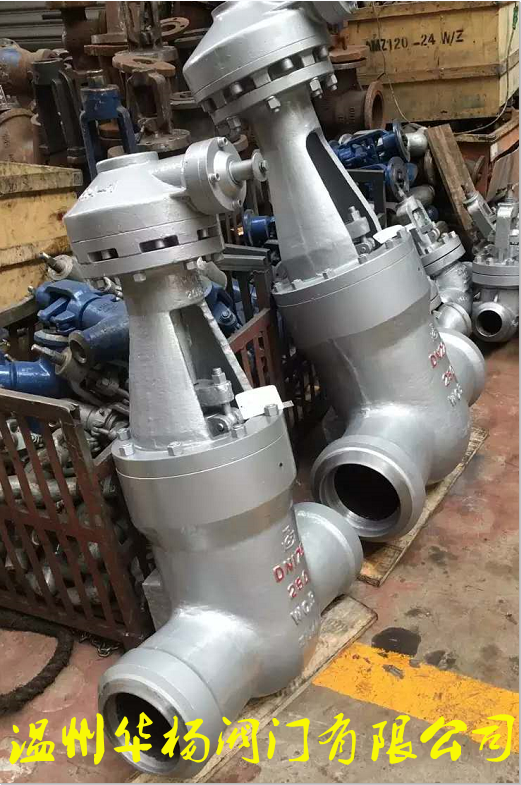

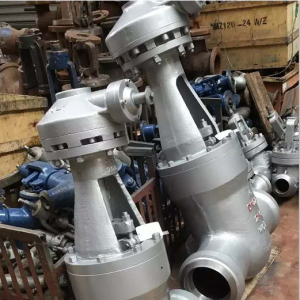

Z561Y高溫高壓電站閘閥的特點與用途:

1、閥門與管路連接采用焊接方式結構。

2、采用壓力自緊式密封，壓力越高，密封性能越好。

3、流動阻力小：閥門通道為直通型，介質成直線流動，流動阻力損失很小。

4、啟、閉力矩小：本閥采用手動（電動）操作，操作裝置中配螺母采用內涵式結構，并可自注油嘴加注潤滑劑，減小磨輕松靈活。

5、便于操作：本閥采用明桿升降式，閥桿從手輪上梯形螺紋在閥桿的上半部，不與介質直接接觸，不受介質腐閥門開啟高度可以從螺紋處直接看出，便于操作。

6、密封可靠：本閥閘板采用楔式彈性單閘板結構，動補嘗由于異常負荷或溫度引起的閥體變形，密封可靠，不會產生閘板楔死現象。

7、電動閥門采用電動頭多回轉型 ，電動閥門同電動裝置驅動，使閘板上升、下降，從而 帶動閘板上、下運動，開啟、關閉閥門，手動閥門 ，采用手輪，順時針方向旋轉，閘板下降，閥門關閉，逆時針方旋轉，閘板上升，閥門開啟。

200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做“熱緊”，操做人要注意這一工作，否則容易發生泄露。

高溫高壓電站齒輪驅動閘閥主要連接尺寸：

型號		公稱通徑	主要尺寸			重量（KG）
Z460 Z560 Z461 Z561 Z462 Z562	200 P54100V	150	650	164	200	302
		175	750	186	223	426
		200	800	200	262	445
		225	850	233	282	465
		250	950	275	325	1020
		300	1194	312	380	1820
Z460 Z560 Z461 Z561 Z462 Z562	250 320 P54140V P54170V	100	525	100	133	205
		125	600	129	168	220
		150	700	150	200	310
		175	750	170	223	430
		200	800	200	262	450
		225	850	220	282	480
		250	950	265	325	1080
		300	1194	305	380	1850
		150	650	164	200	302

高溫高壓電站齒輪驅動閘閥試驗壓力：

產品型號 公稱壓力（Mpa）		試驗壓力		工作壓力	工作溫度	適用介質
		強度試驗	密封試驗/上密封試驗
Z560Y-250	25	37.5	27.5	-	≤425	水、蒸汽、
Z560Y-320	32	48.0	36.0	-	≤425
Z560Y-P54100	-	30.0	22.0	P5410	≤540	蒸汽
Z560Y-P54170	-	48.0	36.0	P5417	≤540

高溫高壓電站齒輪驅動閘閥主要零部件材料：

工作溫度	碳鋼425℃；合金鋼570℃
閥體材料	V型：ZG20CrMoV 其余型：ZG25 WCB
適用介質	水、蒸汽 Water.Steam

電站閘閥 主要外形尺寸及重量

公稱通徑	連 接 尺 寸					外 形 尺 寸			重 量 （ Kg ）
	D	D1	D2	α	配管尺寸 *	L	W	H
型 號	Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V								-
50 模鍛	80	-	60	32.5	76x8	260	400	586	-
80 模鍛	168	108	80	32	108x14	457	450	549	-
100 模鍛	170	133	101	32	133x16	457	450	550	-
100 自由鍛	170	133	101	32	133X16	457	450	745	-
125 自由鍛	195	168	128	32	168x22	457	450	745	-
150	225	198	154	32	194x15	700	600	821	-
175	240	220	183	32	219x16	750	700	890	-
225A	300	278	233	32	273X20	900	700	990	-
225D 自由鍛	300	278	217	32	273X28	750	700	990	-
250	345	331	275	12	325X25	914	-	1515

、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列 的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；

Z561Y高溫高壓焊接電站閘閥用途：

傘齒輪高溫高壓電站閘閥適用于公稱壓力：PN10~42MPa，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。Z562H操作方式有：手動、齒輪傳動、電動等。

Z561Y高溫高壓電站焊接閘閥結構特點：

1、閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好，支管兩端為焊接連接，適應不同的接管要求。
2、閘板和閥座的密封面采用司太立(stellite)鈷基硬質合金堆焊而成，運動密封副硬度高，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4、制造按ANSI B16.34、E101標準，可與進口直接配套使用。
5、電動閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機、減速器、轉矩控制機構，現場操作機構，手、電動切換機構。除就地操作外，還可進行遠距離操作。

電站閘閥結構簡述

1、采用壓力自緊式密封結構，彈性閘板，兩端支管為焊接連。

2、閥座密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

閥瓣密封面經硬化氮化處理。

3、閥桿表面經抗蝕性氮化處理，有良好的抗腐蝕和抗擦傷性。

4、閥門的開啟和關閉由電動裝置來控制，電動裝置分別配有專用電機，減速器、轉矩控制機構、現場操作機構、手、電動切換機構，除就地操作外還可進行遠距離操作?？筛鶕?jù)用戶要求選配揚州電力設備修造廠引進西門子技術生產的2SA30系列、上海自動化儀表股份有限公司十一廠引進英國ROTORK生產的A系列、瑞基測控設備有限公司生產的RA系列電動頭。

訂貨須知：

    一、①Z561Y電站閘閥產品名稱與型號②Z561Y電站閘閥

口徑③Z561Y電站閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A楊銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
