產品說明

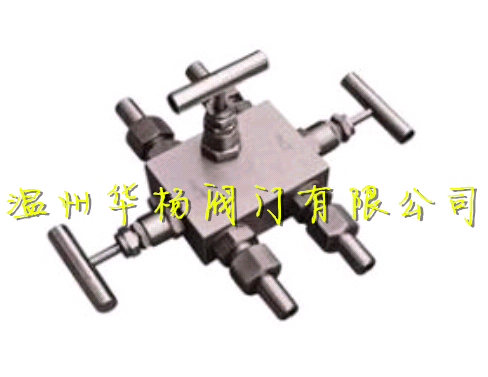

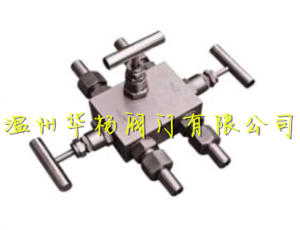

WF1/2五閥組產品概述：

WF-1-2五閥組-6000(PSI）C.P.R型五閥組適用于儀表裝置中，與各上差壓、流量、液位等變送器配套安裝，它跟三閥組相同作用是：將差壓變送器正、負測量室，使引壓點與測量室接通或斷開，它較三閥組的優點是：可隨時進行儀表在線（即現場）檢查、校核、標定或排污沖洗，減少安裝施工與效正費用，提高安裝速度及質量。WF-1-2-6000（PSI）C.P.R型五閥組由高低壓和平衡閥二個排泄閥組成，五個閥組件的結構完全相同。

WF1/2五閥組連接尺寸：

五閥組特性:
1、公稱通徑:DN6…
2、公稱壓力:≤6000Psi
3、結構特征: 錐面密封
4、適用工作溫度:-29℃～+538℃
5、制造標準: ASME B16.34-2004
6、閥門檢驗與試驗: API 598-1996
7、適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8、連接形多: 輸入/輸出均為內螺紋連接(NPT,G,Rc,Rp…)
9、材質:碳鋼(A105,20#,35#);不銹鋼(304,304L,316,316L,321)

WF1/2五閥組結構圖:

訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
