詳細資料：

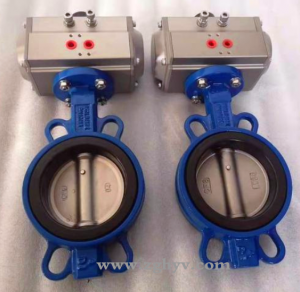

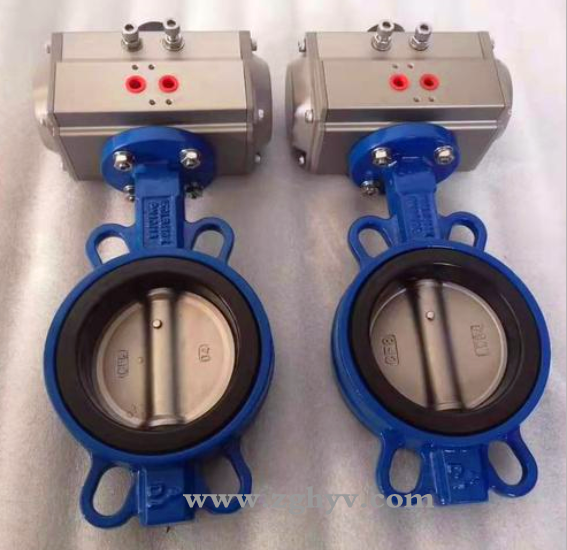

氣動軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

目前 ,氣動軟密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

現有一種比較 的蝶閥是閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。

主要特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

3、流量特性為直線，調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。

6、密封件可更換，且密封可靠達到雙向密封?！?/p>

7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

8、氣動軟密封蝶閥可設計成法蘭連接和對夾連接。

設計標準：

技術參數：

氣動執行器參數：

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

外形結構圖：

主要外形連接尺寸：

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
