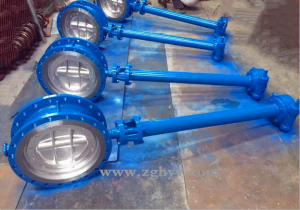

加長桿蝶閥

產品詳情

詳細資料：

加長桿蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:

1、設計新穎、合理、結構 ，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、可以任何位置安裝，維修方便。

4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

主要性能規范：

公稱通徑

DN（mm）

50～1200





公稱壓力

PN（MPa）

0.6

1.0

1.6

2.5

4.0

試驗壓力

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4


氣密封試驗

0.6

0.6

0.6

0.6

0.6


適用介質

水、蒸氣、油品、酸類腐蝕性等。






適用溫度

碳鋼:-29℃～425℃不銹鋼-40℃～600℃






主要技術參數：

公稱通徑

DN（mm）

50～800

公稱壓力

PN（mpa）

0.6

1.0

1.6

試驗壓力

強度試驗

0.9

1.5

2.4

密封試驗

0.66

1.1

1.76

氣密封試驗

0.6

0.6

0.6

適用介質

空氣、水、污水、蒸汽、煤氣、油品等。

驅動形式

電動、氣動、蝸桿蝸輪傳動

零件名稱

材料

閥體

鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

碟板

球墨鍍鎳、鑄鋼、青銅板、尼龍板、不銹鋼

膠套

EPDM,PTFFE,NBR,VITON

閥桿

45#鋼、不銹鋼416,304,316

外形連接尺寸：

規格

K

E

Φ2

L

L1

S1

S2

b

n-Φ1

鍵長

50

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

65

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

80

77

57.15

12.7

0-10000

32

15

15

3

4-6.7

16

100

92

69.85

15.8

0-10000

32

15

15

5

4-10.3

19

125

92

69.85

19.05

0-10000

32

15

15

5

4-10.3

19

150

92

69.85

19.05

0-10000

32

15

15

5

4-10.3

19

200

115

88.9

22.2

0-10000

45

16

16

5

1-14.3

19

250

115

88.9

28.6

0-10000

45

16

16

8

4-14.3

28

300

140

107.95

31.8

0-10000

45

18

18

8

4-14.3

28

350

140

107.95

31.8

0-10000

45

18

18

8

4-14.3

28

400

197

158.75

33.34

0-10000

51

19

19

10

4-20.6

50

450

197

158.75

38

0-10000

51

19

19

10

4-20.6

50

500

197

158.75

41.15

0-10000

64

19

19

10

4-20.6

50

600

276

215.9

50.65

0-10000

70

20

20

16

4-22.2

63

700

308

254

55

0-10000

66

23

23

16

8-18

63

800

308

254

55

0-10000

66

23

23

16

8-18

63

其主要特點為:
1、設計新穎、合理、結構 ，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

服務承諾：

(1) 嚴格按照合同要求，提供符合設計標準，質量合格的產品。

(2) 嚴格檢查和控制原材料、原器件、配套件的進廠質量。

(3) 保證所供設備加工工藝完善、檢測手段完備。產品 帶缺陷出廠。

(4) 對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。

(5) 按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。

(6) 對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。

(7) 為所供的設備在制造、運輸、裝卸過程中投保，-旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。

(8) 在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原因，我方承擔責任。

(9) 按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。

(10) 按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。

(11) 對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。

(12) 嚴格執行供需雙方就有關問題召開會議的紀要或協議。

(13) 按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務班。

(14) 加強售前、售中、售后服務，把"24小時服務"、"超前服務"、"全過程服務"、 "終身服務"貫徹在產品制造、安裝、調試、大修的全過程。

(15) 接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。

(16) 免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，制度，指導用戶的日常維護，及時指出并解決可能出現的故障。

(17) 隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
